1. APM概述

APM 通常认为是 Application Performance Management 的简写，它主要有三个方面的内容，分别是 Logs(日志)、Traces(链路追踪) 和 Metrics(报表统计)。

1.1. Logs

Logs 系统的重要性不言而喻，通常我们在排查特定的请求的时候，是非常依赖于上下文的日志的。

以前我们都是通过 terminal 登录到机器里面去查 log（我好几年都是这样过来的），但是由于集群化和微服务化的原因，继续使用这种方式工作效率会比较低，因为你可能需要登录好几台机器搜索日志才能找到需要的信息，所以需要有一个地方中心化存储日志，并且提供日志查询。

Logs 的典型实现是 ELK (ElasticSearch、Logstash、Kibana)，三个项目都是由 Elastic 开源，其中最核心的就是 ES 的储存和查询的性能得到了大家的认可，经受了非常多公司的业务考验。

Logstash 负责收集日志，然后解析并存储到 ES。通常有两种比较主流的日志采集方式，一种是通过一个客户端程序 FileBeat，收集每个应用打印到本地磁盘的日志，发送给 Logstash；另一种则是每个应用不需要将日志存储到磁盘，而是直接发送到 Kafka 集群中，由 Logstash 来消费。

Kibana 是一个非常好用的工具，用于对 ES 的数据进行可视化，简单来说，它就是 ES 的客户端。

我们回过头来分析 Logs 系统，Logs 系统的数据来自于应用中打印的日志，它的特点是数据量可能很大，取决于应用开发者怎么打日志，Logs 系统需要存储全量数据，通常都要支持至少 1 周的储存。

每条日志包含 ip、thread、class、timestamp、traceId、message 等信息，它涉及到的技术点非常容易理解，就是日志的存储和查询。

使用也非常简单，排查问题时，通常先通过关键字搜到一条日志，然后通过它的 traceId 来搜索整个链路的日志。

题外话，Elastic 其实除了 Logs 以外，也提供了 Metrics 和 Traces 的解决方案，不过目前国内用户主要是使用它的 Logs 功能。

1.2. Trace

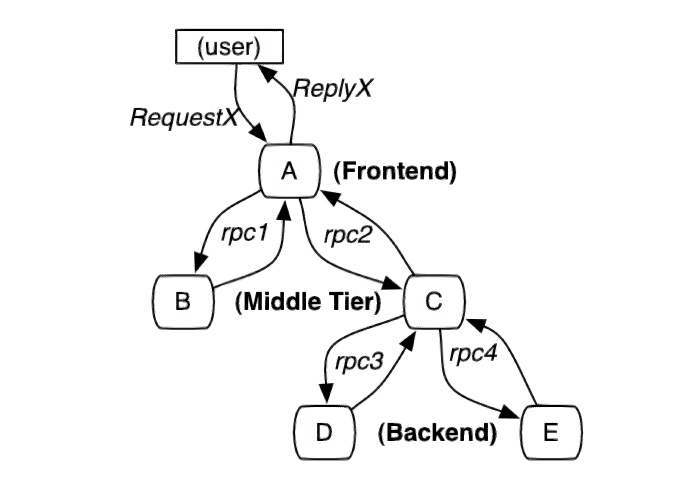

前面介绍的 Logs 系统使用的是开发者打印的日志，所以它是最贴近业务的。而 Traces 系统就离业务更远一些了，它关注的是一个请求进来以后，经过了哪些应用、哪些方法，分别在各个节点耗费了多少时间，在哪个地方抛出的异常等，用来快速定位问题。

经过多年的发展，Traces 系统虽然在服务端的设计很多样，但是客户端的设计慢慢地趋于统一，所以有了 OpenTracing 项目，我们可以简单理解为它是一个规范，它定义了一套 API，把客户端的模型固化下来。当前比较主流的 Traces 系统中，Jaeger、SkyWalking 是使用这个规范的，而 Zipkin、Pinpoint 没有使用该规范。限于篇幅，本文不对 OpenTracing 展开介绍。

从上面这个图中，可以非常方便地看出，这个请求经过了 3 个应用，通过线的长短可以非常容易看出各个节点的耗时情况。通常点击某个节点，我们可以有更多的信息展示，比如点击 HttpClient 节点我们可能有 request 和 response 的数据。

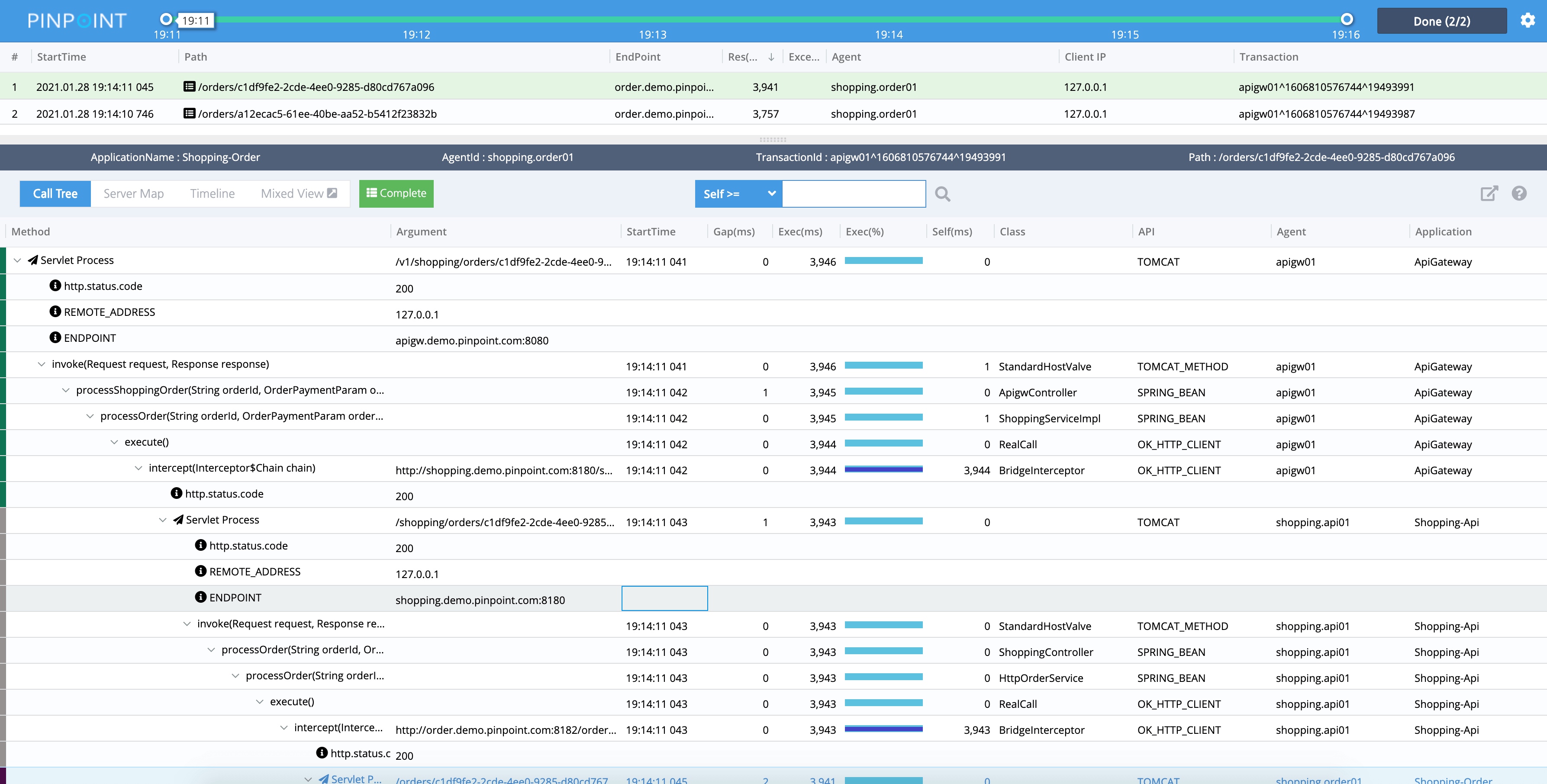

另一个比较好的开源 Traces 系统是由韩国人开源的 Pinpoint，它的打点数据非常丰富，这里有官方提供的 Live Demo，大家可以去玩一玩。

最近比较火的是由 CNCF(Cloud Native Computing Foundation) 基金会管理的 Jeager：

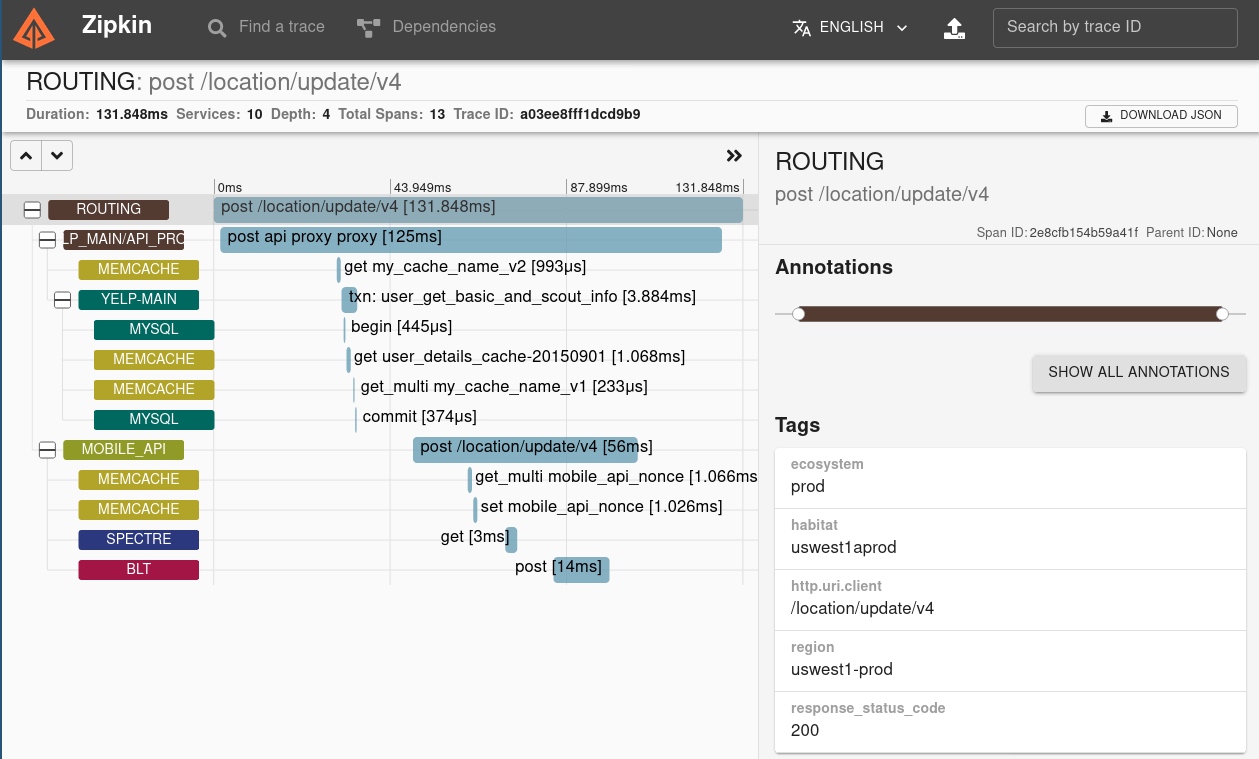

当然也有很多人使用的是 Zipkin，算是 Traces 系统中开源项目的老前辈了：

上面介绍的是目前比较主流的 Traces 系统，在排查具体问题的时候它们非常有用，通过链路分析，很容易就可以看出来这个请求经过了哪些节点、在每个节点的耗时、是否在某个节点执行异常等。

1.3. Metrics

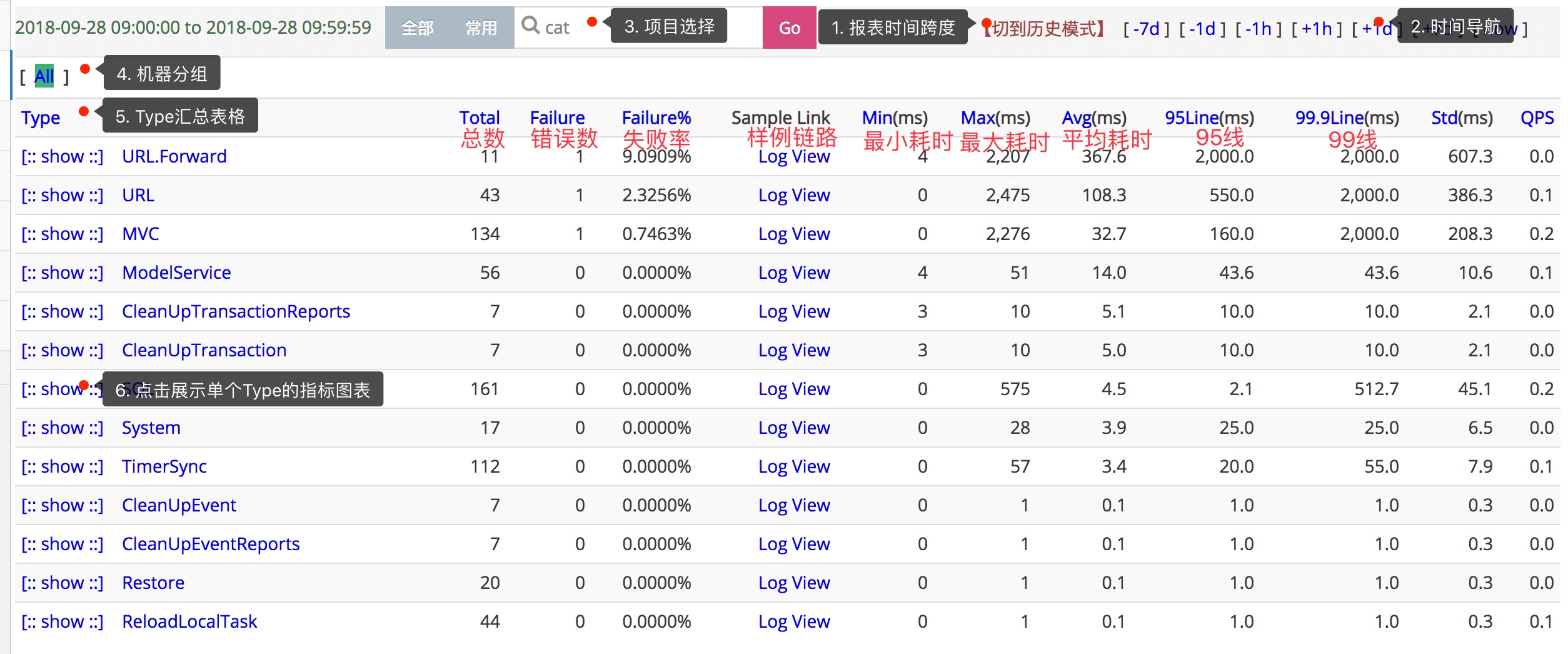

在 Metrics 方面做得比较好的开源系统，是大众点评开源的 Cat，下面这个图是 Cat 中的 transaction 视图，它展示了很多的我们经常需要关心的统计数据：

下图是 Cat 的 problem 视图，对我们开发者来说就太有用了，应用开发者的目标就是让这个视图中的数据越少越好。

1.4. Trace 和 Metrics的区别

Metrics 做的是数据统计，比如某个 URL 或 DB 访问被请求多少次，P90 是多少毫秒，错误数是多少等这种问题。而 Traces 是用来分析某次请求，它经过了哪些链路，比如进入 A 应用后，调用了哪些方法，之后可能又请求了 B 应用，在 B 应用里面又调用了哪些方法，或者整个链路在哪个地方出错等这些问题。

Metrics 和 Traces 之间的联系是非常紧密的，它们的数据结构都是一颗调用树，区别在于这颗树的枝干和叶子多不多。在 Traces 系统中，一个请求所经过的链路数据是非常全的，这样对排查问题的时候非常有用，但是如果要对 Traces 中的所有节点的数据做报表统计，将会非常地耗费资源，性价比太低。而 Metrics 系统就是面向数据统计而生的，所以树上的每个节点我们都会进行统计，所以这棵树不能太“茂盛”。

我们关心的其实是，哪些数据值得统计？首先是入口，其次是耗时比较大的地方，比如 db 访问、http 请求、redis 请求、跨服务调用等。当我们有了这些关键节点的统计数据以后，对于系统的健康监控就非常容易了。

• http 入口
• MySQL调用
• Redis
• 跨应用调用
• http 调用
• Log 打点

2. 如何实现无侵入APM

2.1. 数据结构

• Metrics

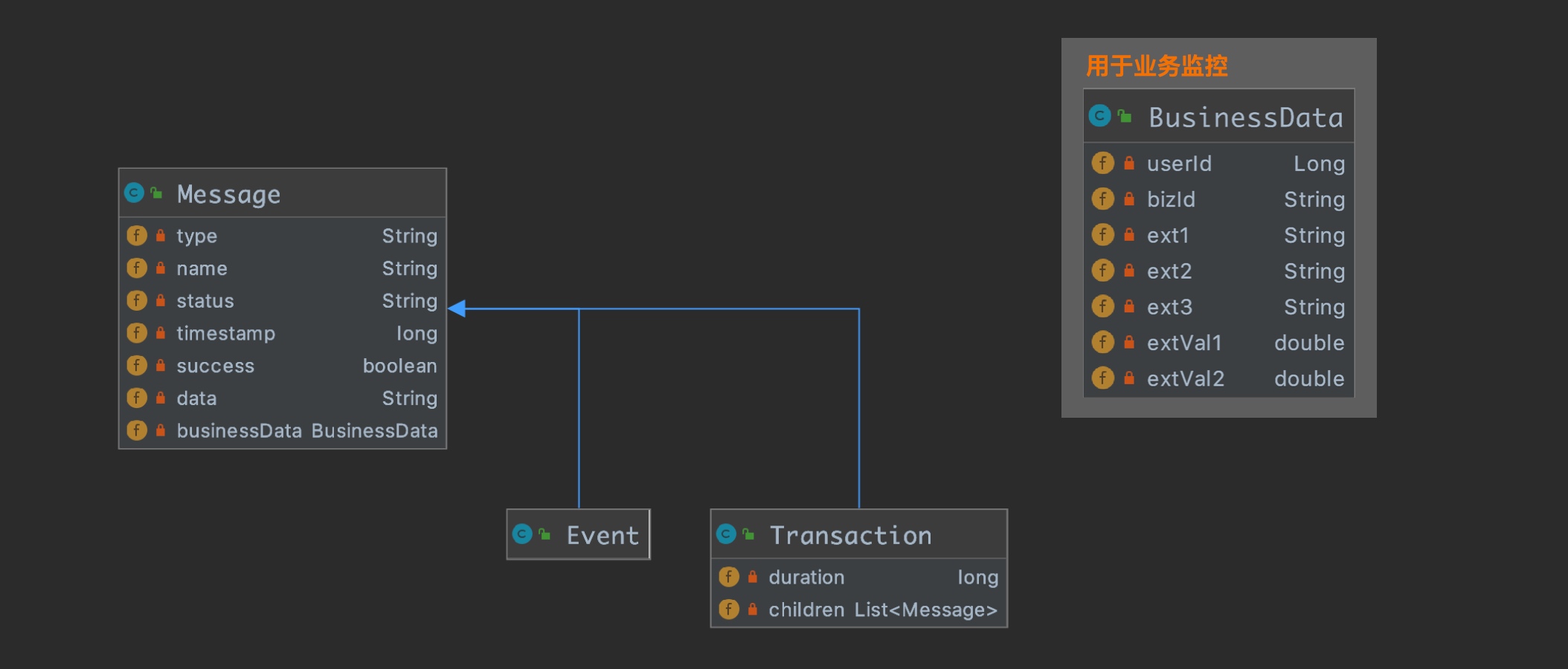

对于一条 Message 来说，用于统计的字段是 type, name, status，所以我们能基于 type、type+name、type+name+status 三种维度的数据进行统计。

Message 中其他的字段：timestamp 表示事件发生的时间；success 如果是 false，那么该事件会在 problem 报表中进行统计；data 不具有统计意义，它只在链路追踪排查问题的时候有用；businessData 用来给业务系统上报业务数据，需要手动打点，之后用来做业务数据分析。

Message 有两个子类 Event 和 Transaction，区别在于 Transaction 带有 duration 属性，用来标识该 transaction 耗时多久，可以用来做 max time, min time, avg time, p90, p95 等，而 event 指的是发生了某件事，只能用来统计发生了多少次，并没有时间长短的概念。

Transaction 有个属性 children，可以嵌套 Transaction 或者 Event，最后形成一颗树状结构，用来做 trace，我们稍后再介绍。

• Trace

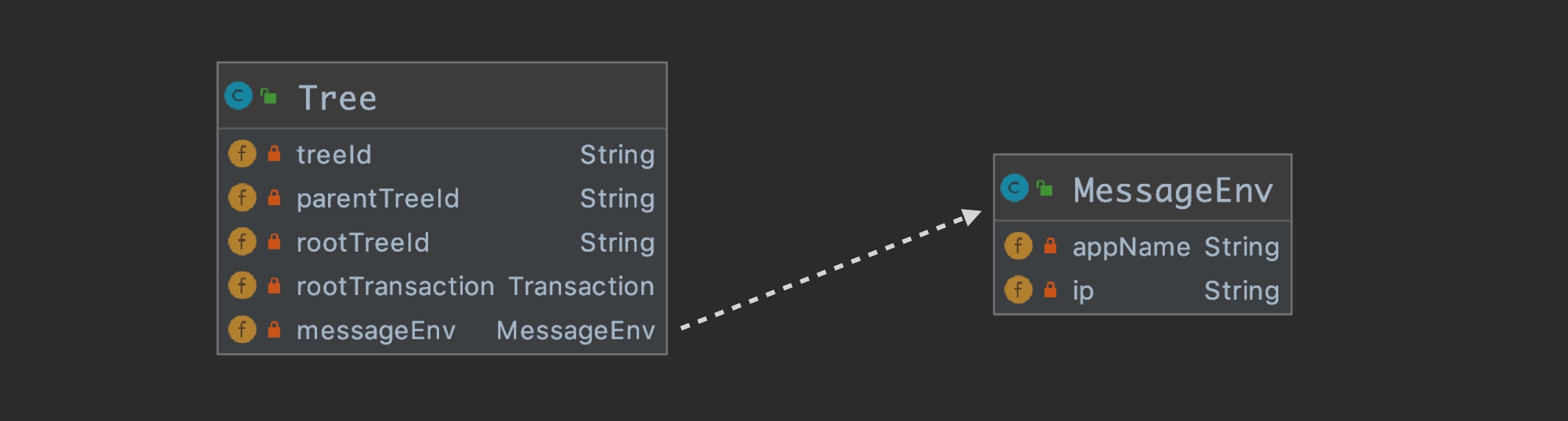

Tree 的属性很好理解，它持有 root transaction 的引用，用来遍历整颗树。另外就是需要携带机器信息 messageEnv。

treeId 应该有个算法能保证全局唯一。

关于treeId的一些说明如下：
下面简单介绍几个 tree id 相关的内容，假设一个请求从 A->B->C->D 经过 4 个应用，A 是入口应用，那么会有：

1、总共会有 4 个 Tree 对象实例从 4 个应用投递到 Kafka，跨应用调用的时候需要传递 treeId, parentTreeId, rootTreeId 三个参数；
2、A 应用的 treeId 是所有节点的 rootTreeId；
3、B 应用的 parentTreeId 是 A 的 treeId，同理 C 的 parentTreeId 是 B 应用的 treeId；
4、在跨应用调用的时候，比如从 A 调用 B 的时候，为了知道 A 的下一个节点是什么，所以在 A 中提前为 B 生成 treeId，B 收到请求后，如果发现 A 已经为它生成了 treeId，直接使用该 treeId。

大家应该也很容易知道，通过这几个 tree id，我们是想要实现 trace 的功能。

• Heartbeat

Message 有两个子类 Event 和 Transaction，这里我们再加一个子类 Heartbeat，用来上报心跳数据。

我们主要收集了 thread、os、gc、heap、client 运行情况（产生多少个 tree，数据大小，发送失败数)等，同时也提供了 api 让开发者自定义数据进行上报。Dog client 会开启一个后台线程，每分钟运行一次 Heartbeat 收集程序，上报数据。

再介绍细一些。核心结构是一个 Map<String, Double>，key 类似于 “os.systemLoadAverage”,“thread.count” 等，前缀 os，thread，gc 等其实是用来在页面上的分类，后缀是显示的折线图的名称。

2.2. 架构

2.3. 系统集成

• 方案1：
  • 通过 javaagent 的方式，在启动脚本中，加上相应的 agent，
  • 开发者如果想要手动做一些埋点，可能需要再提供一个简单的 client jar 包给开发者，用来桥接到 agent 里。
• 方案2：
  • 就是提供一个 jar 包，由开发者来引入这个依赖。
• 方案3：
  • 搞一个应用容器，通过classloader替换掉对应的class实现。

三种方案各有优缺点，
Pinpoint 和 Skywalking 使用的是 第一种方案，
Zipkin、Jaeger、Cat 使用的是第二种方案
阿里的Pandora是第三种方案。

2.3.1. Instruction

JVMTI是一套Native接口，在Java SE 5之前，要实现一个Agent只能通过编写Native代码来实现。从Java SE 5开始，可以使用Java的Instrumentation接口（java.lang.instrument）来编写Agent。无论是通过Native的方式还是通过Java Instrumentation接口的方式来编写Agent，它们的工作都是借助JVMTI来进行完成，下面介绍通过Java Instrumentation接口编写Agent的方法。

public static void premain(String agentArgs, Instrumentation inst);
public static void agentmain(String agentArgs, Instrumentation inst);

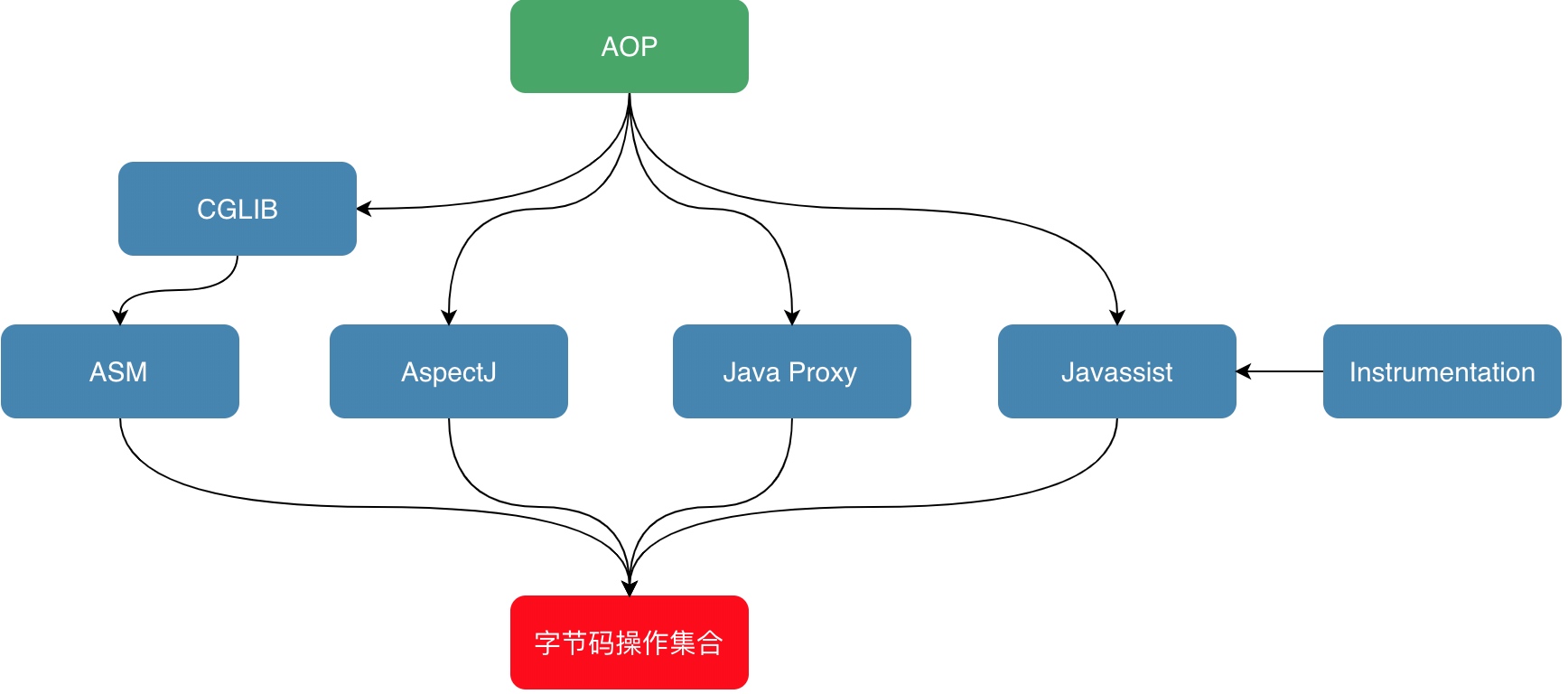

2.3.2. 字节码增强

2.3.3. 探针切点

• http:
  • @Controller的类和有@RequestMapping的方法
  • 通过实现一个 Filter 来拦截所有的请求
• mysql:
  • prepareStatement.execute() prepareStatement.executeUpdate() 和 prepareStatement.executeQuery() 做增强
  • Mybatis Interceptor 的方式
• spring service: @Service的类做增强
• redis: 增强 RedisTemplate 的方式
• http 调用: 为 HttpClient 和 OkHttp 增加 interceptor 的方式
• Log 打点: 通过 plugin 的方式，将 log 中打印的 error 上报上来
• 跨应用调用: 通过代理 feign client 的方式，dubbo、grpc 等方式可能需要通过拦截器

2.4. 无侵入

我们的agent的可能会用到一些第三方的类库，这就会产生一个问题。

这些第三方的类库可能和业务应用中的类会产生冲突，导致各种奇怪的报错。

解决方案方案有几个：

1. 把类库代码copy一份，并且采用独立的类类路径。

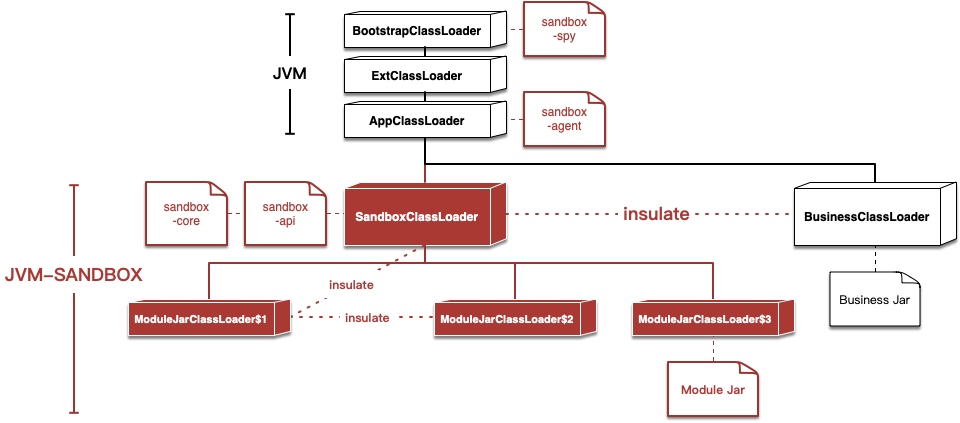

2. 采用单独的classloader进行类隔离。

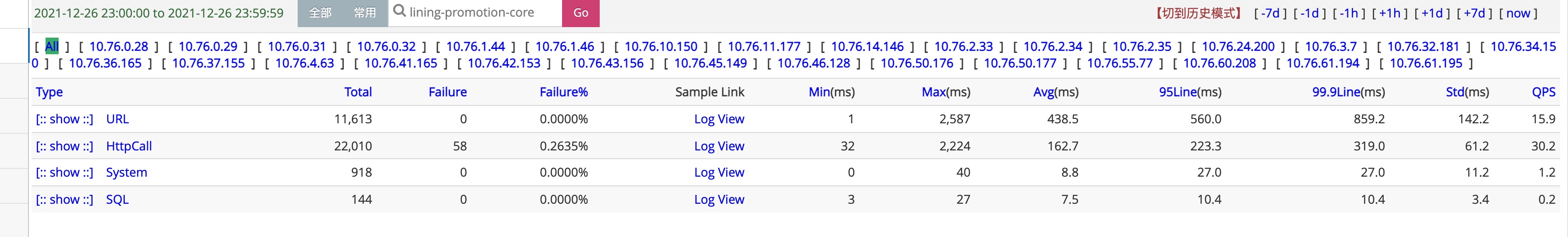

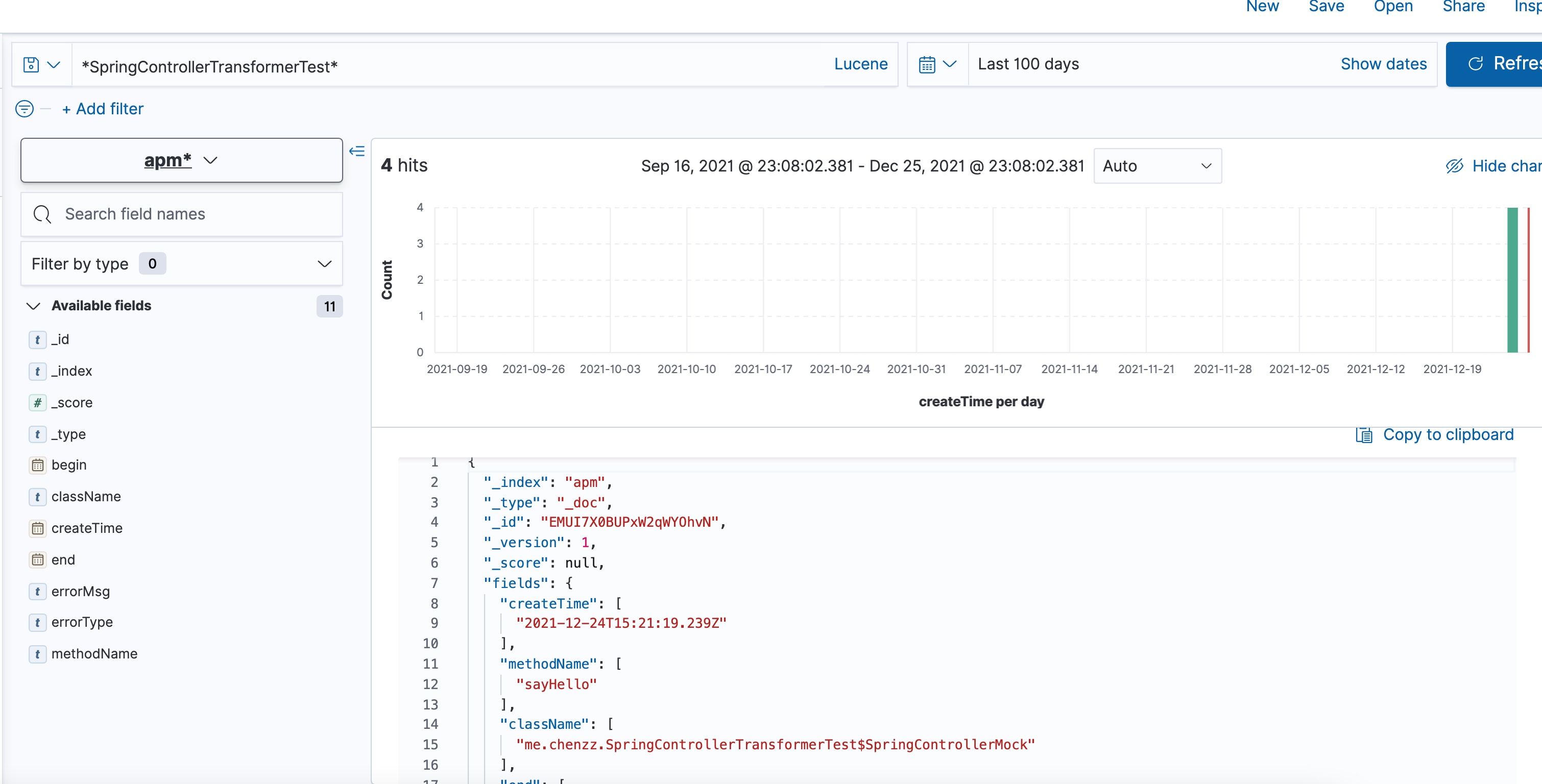

2.5. Demo效果

3. 总结

本文概述了 apm的分类、核心数据结构、以及若干实现的关键知识点。

通过这些知识点的介绍，
一方面，在我们使用apm系统的时候，能更加的得心应手。做到知其然，知其所以然。
另一方面，基于这些涉及到的知识点，也可以方便实现一些其他有用的工具和中间件，提高业务效能。
